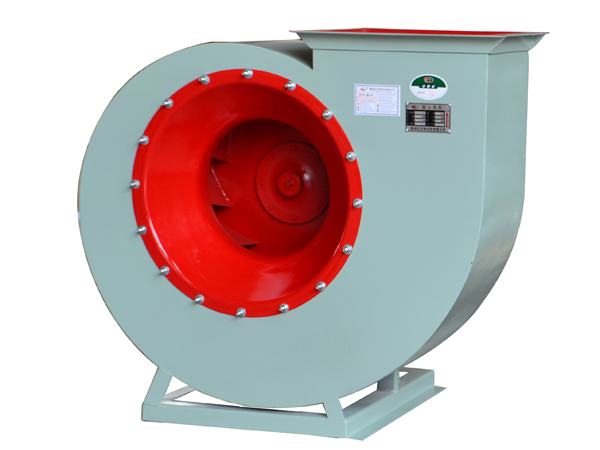

玻璃钢离心风机因性能优异而应用非常广泛,比如污水处理、冶炼高炉、洗煤厂、矿山浮选、化工造气、真空等领域都需要玻璃钢离心风机;亦可用于输送其它特殊气体。因玻璃钢离心风机外形美观,稳定性好,安装保养方便,所以它的结构紧凑。
玻璃钢离心风机优化设计方法
玻璃钢离心风机优化设计的叶轮使轴向力减小到很低程度,且有高效的叶轮,并经静动平衡校正,使整机运行平稳,在不加任何减振装置的情况下,轴承振幅≤0.04mm,保证了设备运行的稳定性。
玻璃钢离心风机设计时通常给定的条件有:容积流量、全压、工作介质及其密度(或工作介质温度),有时还有结构上的要求和特殊要求等。对玻璃钢离心风机设计的要求大都是:满足所需流量和压力的工况点应在最高效率点附近;最高效率值要尽量大一些,效率曲线平坦;压力曲线的稳定工作区间要宽;风机结构简单,工艺性好;材料及附件选择方便;有足够的强度、刚度,工作安全可靠;运转稳定,噪声低;调节性能好,工作适应性强;风机尺寸尽可能小,重量轻;操作和维护方便,拆装运输简单易行。
当玻璃钢离心风机运行时,无任何机械摩擦,采用合理叶片形线使声音降为最低。玻璃钢离心风机产生的噪音是高频噪音,只要有障碍物,即可隔音,所以风机房外几乎无噪音。同时它轴承采用润滑脂润滑,轴承寿命三年以上。
玻璃钢离心风机的叶轮采用特殊复合线形,减少了内部泄漏,提高了容积效率;其进口端蝶阀调节流量,出口端蝶阀调节压力。通常以二极异步电动机作为玻璃钢离心风机的驱动装置,也可以采用四极电动机驱动。根据用户电网不同,可采用不同电压的电机。
玻璃钢离心风机每级叶轮除进口圈外、级间和机壳两端装有迷宫式密封,以防止气体泄露。排气轴承座有风冷和水冷两种结构,由于叶轮对气体的逐级压缩,造成排气机壳温度远远高于进气 机壳。在排气轴承座有风冷或水冷装置,以延长了轴承的使用寿命。
玻璃钢离心风机正确使用的方法
1、安装前,应对玻璃钢离心风机各部件进行全面检查。机件是否完整,叶轮与机壳的旋转方向是否一致,各部联接是否紧密,叶轮、主轴、轴承等主要机件有无损伤,传动组是否灵活等等。如发现问题,应立即予以修好和调整。
2、安装时,注意检查机壳,壳内不应有掉入的和遗留的工具和杂物,在一些接合面上,为了防止生锈,减少拆卸困难,应涂上一些润滑脂或机械油,风机与地基接合面,进出风管道联接时应调整使之自然吻合,不得强行联接,更不许将管道重量加在风机各部件上,并注意保证风机的水平位置。
3、安装要求:
(1)按图纸所示的位置与尺寸进行安装。为得到高效率,特别要保证进风口与叶轮的间隙尺寸。
(2)三角带传动的,应使主轴三角带轮与电机三角带轮相对应的槽不得错位,套上胶带后,应装安全罩(用户自制)以利安全。
(3)联轴器传动的,风机主轴与电机轴的不同心度,联轴器两端的不平行度均不得超过0.05mm。
(4)安装调节门时,注意不要装反,要保证进气方向与叶轮旋转方向一致。
(5)安装后,试拨转传动组,检查是否有过紧,或与固定部分碰撞现象。发现不妥之处必须调整好。
